網絡協議 | EtherCAT |
| 類型 | 4×IO-Link , 4 DI PNP |
額定工作電壓UB | 18...30 V DC |
模塊的電流消耗 | ≤ 130 mA |
輔助輸入/輸出電源狀態 | US/UA |
模塊狀態指示燈 | 有 |
網絡狀態指示燈 | 有 |
端口狀態指示燈 | 紅色，黃色 |
連接：現場總線 | M8，4Pin，母頭 |
連接：AUX電源 | M8，4Pin，公/母頭 |
連接：I/O端口 | M12，A-coded，4Pin，母頭 |
I/O 端口數目 | 4 |
輸入數量 | 最多4個PNP輸入 |
輸出數量 | - |
輸入/輸出可配置 | 否 |
最大負載電流，傳感器/信道 | 1A |
最大輸出負載電流 | 2 A |
端口狀態指示燈（信號狀態） | 黃色LED指示燈 |
端口診斷指示燈（過載） | 紅色LED指示燈 |
總電流U執行器 | ≤ 4A |
總電流U傳感器 | ≤ 4A |
防護等級符合IEC 60529 | IP67（正確連接時） |
工作溫度 | -25...+70℃ |
存儲溫度 | -25...+85℃ |
緊固件 | 2個安裝孔 |

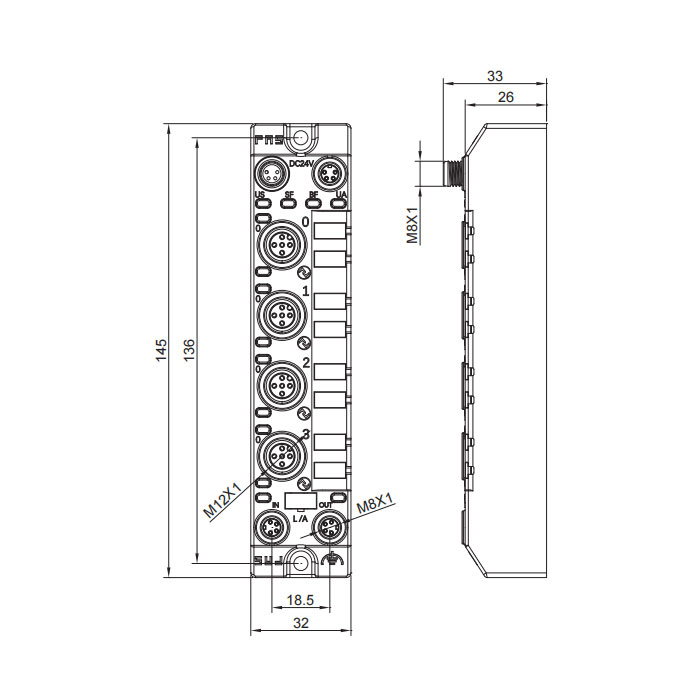

尺寸（長×寬×高） | 145×32×33 mm |
| 外殼材質 | 鍍鎳Gd-Zn合金 |
IO-Link Master | 4×IO-Link |
IO-Link版本 | 1.1 |
端口級別 | Class B |
IO-Link主端口 | 0...3端口可接輸入/輸出從站 |
工作模式（3線） | SIO、COM 1、COM 2、COM 3 |
指示燈 通信 | 綠色LED指示燈 |
指示燈 錯誤 | 紅色LED指示燈 |
IO-Link設備的最大負載電流 | 2A |
